2.3.   CIEVKY

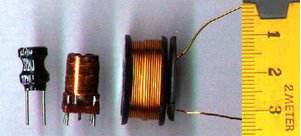

Rôzne druhy cievok







Sú dvojpólové pasívne súčiastky konštruované tak, aby mali vlastnú indukčnosť L. Označujeme ich symbolom  obr. 21  a písmenom L, základná jednotka je  HENRY - [H]



           symbolicky_zapis_cievkyObr.21 Cievka - symbol





Charakteristické vlastnosti cievky sú:

  1. Indukčnosť L cievky závisí od počtu závitov, ich geometrického usporiadania a od magnetických vlastností prostredia, v ktorom sa nachádzajú.

  2. Činiteľ akosti cievky - vyjadruje straty vzniknuté v cievke. Jedná sa o straty na ohmickom odpore cievky, straty vírivými prúdmi cievky, straty hysterézne v jadre, straty dielektrické a straty vyžarovaním.
