3.1.5 priechod p-n

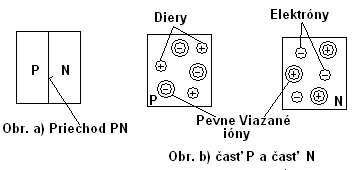

Predstavme si, že máme dve časti monokryštálu, ktoré sú od seba
priestorovo oddelené (Obr. a, b) Časť P obsahuje okrem neutrálnych atómov základného
prvku určitý počet viazaných záporných iónov a rovnakých počet voľne pohyblivých
dier. V časti N sú pevne viazanými nábojmi kladné ióny a pohyblivými
nábojmi elektróny. Ak by sme navzájom spojili obidve časti monokryštálu tak
dokonale, aby kryštálová mriežka jednej časti nadväzovala na kryštálovú mriežku
druhej časti. Tak zistíme, že hneď po spojení obidvoch častí začína pôsobiť difúzia, t.j. snaha voľných nosičov náboja rovnomerne sa rozptýliť v celom
objeme monokryštálu a miesto, kde sa mení
vodivosť P na N, sa nazýva priechod PN. Ak
niektorý é prejde z časti N do P, alebo diera z časti P do N, poruší sa
rovnováha elektrických nábojov obidvoch pôvodne elektricky neutrálnych častí.
Medzi časťou P a N sa vytvára rozdiel potenciálov, ktorý nazývame difúzne
napätie, označované ako UD. Difúzne
napätie pre Ge je 0,2 V, pre Si 0,56 V.
Čím viac nosičov prejde cez priechod, tým väčšie ja difúzne napätie. Súčasne so vznikom
rozdielu potenciálov sa v okolí priechodu vytvára elektrostatické pole
pevných iónov. Pre majoritné nosiče náboja vytvára difúzne napätie prekážku,
ktorá sa nazýva potenciálová bariéra - priehrada, cez ktorú nemôžu nosiče
náboja prenikať z jednej časti do druhej. Elektrostatické pole pevných pevných
kladných iónov časti N odpudzuje od miesta priechodu voľné diery, ktoré sa
pohybujú v časti P. Pole pôsobí rovnako aj na voľné
é v
časti N.
V okolí priechodu vzniká vyprázdnená oblasť, ktorá má v prípade, že na
priechod nieje pripojené žiadne napätie, hrúbku asi 1μm.

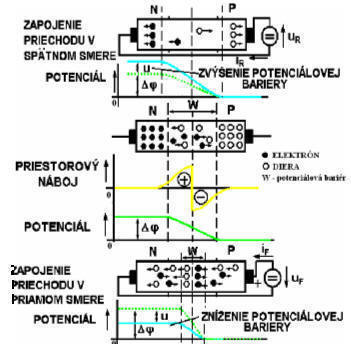

Čo sa stane ak pripojíme PN priechod na vonkajšie
napätie?
Ak na takýto PN priechod dáme vývody, na ktoré pripojíme jednosmerné napätie s
rovnakou polaritou akú má difúzne napätie (časť P na mínus a časť N na plus),
elektrostatické pole, ktoré vznikne vplyvom pripojeného napätia, bude mať
súhlasný zmysel ako elektrostatické pole pevných iónov, ktoré pôsobí v okolí
priechodu. Tzn. potenciálová bariéra medzi časťou P a N sa zväčší a vyprázdnená
oblasť sa rozšíri, pretože obidve polia sa budú navzájom podporovať. Priechod je
pre väčšinové nosiče náboja uzavretý, hovoríme, že je polarizovaný v spätnom
smere - závernom. Cez priechod aj vonkajší obvod prechádza len prúd menšinových nosičov
náboja IR , lebo prúd väčšinových nosičov náboja zanikol,
môžeme povedať, že prúd IR je nasýtený.
Ak zmeníme polaritu pripojeného napätia
(na časť P pripojíme plus a na časť N pripojíme mínus),
zodpovedajúce elektrostatické pole bude pôsobiť proti elektrostatickému poľu
pevných iónov. Potenciálová bariéra sa zruší a vyprázdnená oblasť zanikne.
Priechod je pre väčšinové nosiče otvorený, hovoríme, že je polarizovaný v
priamom smere - priepustnom. Obvodom prechádza prúd IF,
ktorý pri zväčšovaní vonkajšieho napätia prudko narastá, pretože v
kryštálovej mriežke vzniká veľké množstvo väčšinových nosičov, ktoré vedú prúd.
Priechod PN má usmerňovací účinok (jednosmernú vodivosť). Ak pripojíme na časť P
kladné napätie proti časti N, je odpor priechodu veľmi malý. Pri opačnej
polarite má priechod veľmi veľký odpor.
Otázky na opakovanie:
1) Čo je to difúzia?
2) Ako vzniká difúzne napätie, ako sa označuje, povedz hodnoty pre Ge a Si?
3) Čo znamená pojem potenciálová bariéra?
4) Ako vysvetlíte pojem "polarizovaný v priepustom smere"?
