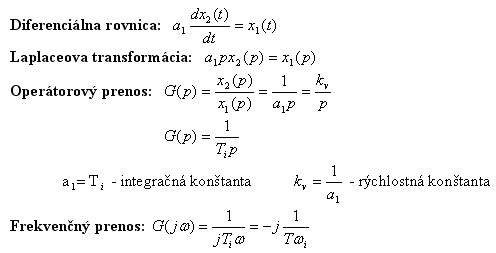

2.14 Integračný člen



- je predstaviteľom astatickej sústavy

- po skokovej zmene vstupného signálu výstupný signál trvalo rastie alebo klesá

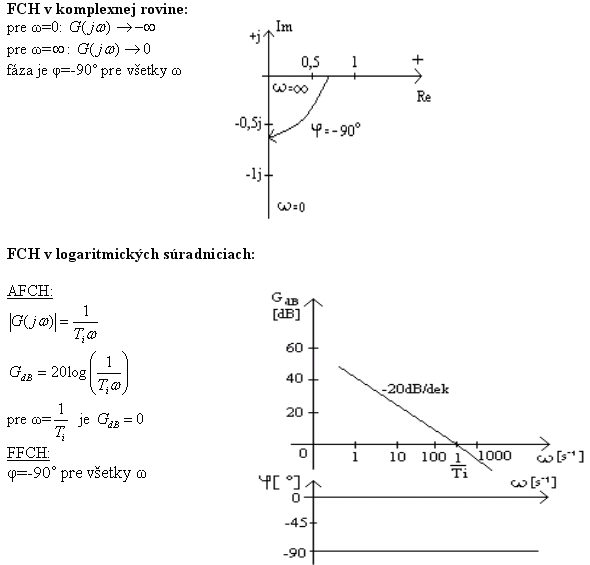

Integračný člen sa ľahko realizuje, lebo pre menšie ω má veľký prenos G(jω) (lebo sa neuplatňujú parazitné zotrvačnosti).

Pre čas t<T/3 môžeme miesto integračného člena použiť zotrvačný člen: (napr. pri integrácii synchronizačných impulzov v TV prijímačoch).

Rovnako môžeme miesto integračného člena použiť zotrvačné pre ω>1/T . Ale pre ω→ 0 to nie je možné, lebo iba integračný člen dáva Gdb ¥  pri ω=0.
