8.4  Meranie a riadenie pomocou PC

1.) Digitálne multimetre majú sériový port pre dátové prepojenie s PC napr.

     - prístroj je cez optočleny oddelený od prenosového kábla (možno merať aj vysoké napätia)

     - vysielajú sa ASCII znaky (rozsah MP, nameraná hodnota , jednotka)

  - môže pracovať v režime COM (= samostatne pravidelne vysiela údaje do PC) alebo na          dotazovanie

2.) Ovládanie spotrebičov pomocou PC (reléové rozhranie pre 8 spotrebičov)

3.) Univerzálne rozhranie pre meranie (dáta je možné ďalej spracovávať vo WORD, EXCEL,....)

4.) Strážca prostredia (obsahuje procesor, senzory, vstupy, výstupy – bzučiak....).

     Údaje sa ukladajú do pamäte, odtiaľ je možné ich preniesť do PC.

     - cez DTR, RTS sa ovláda nabíjanie interného akumulátora a reset procesora

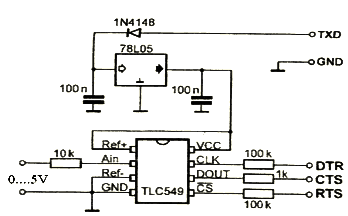

5.) 8 – bitový A/D prevodník s TLC 549

     - TLC 549 je 8 – bitový prevodník

  - pre prevod musí byť na krátku dobu na vysokej úrovni.

     - sériový výstup D_out (ako prvý ide D₇...) synchronizovaný cez clk

     - prispôsobenie úrovne z 12V na 5V (sériové rezistory 100kΩ)

     - napájanie z TXD (na HIGH) → výhoda, že nepotrebuje externý zdroj napájania
