Výrobná sústava je akákoľvek výrobná jednotka, ktorá tvorí relatívne izolovaný systém (dielňa, prevádzka, závod). Základom je technologické pracovisko ( = obrábací stroj + riadiaci systém + zásobník nástrojov + miesto pre V/V obrobkov + miesto pre V/V výrobných pomôcok).
Automatizovaná výrobná sústava má technologické pracoviská, medzioperačnú dopravu obrobkov, riadenie výrobného procesu vysoko automatizované. Riadiaci pracovník rieši iba mimoriadne situácie.
Tvrdá automatizácia = jednoúčelové obrábacie stroje a linky, vyznačujúce sa stálym pracovným cyklom. → veľkosériová a hromadná výroba s vysokou produktivitou práce.
Pružná automatizácia = umožňuje automatickú výrobu súčastí rôznych typorozmerov a automatický prechod na obrábanie ich súčastí. → kusová a malosériová výroba
Automatické výrobné linky z hľadiska ich pružnosti:
- konvenčné tvrdé linky – obrábanie jednej (2, 3) typorozmerov podobných súčastí (bez prestavovania linky)
- prestaviteľné linky – obrábanie 2 – 6 typorozmerov podobných súčastí (prestavenie sa uskutočňuje ručne a automaticky – trvá niekoľko hodín)
- pružné linky – obrábanie 2 – 10 a viac typorozmerov podobných súčastí (prestavenie sa uskutočňuje automaticky)
Pojem pružnosť (flexibilita) = je vlastnosť výrobnej sústavy pohotovo reagovať na zmeny požiadaviek výrobného programu
Prínosy pružnej automatizácie:
- operatívne reagovať na požiadavky trhu
- zlepšenie kvality výrobkov
- skrátenie doby výroby
- zníženie pracovnej doby (zníženie počtu pracovníkov)
- vyššie využitie strojov
- zníženie zásob polotovarov, nástrojov
- dokonalejšie riadenie výroby
Ďalší vývoj pružných výrobných sústav:
- systém CIM (Computer Integrated Manufactoring) – počítačom integrovaná výroba:
1.) konštruovanie s počítačovou podporou (CAD)
2.) inžiniersko – technické výpočty (CAE)
3.) príprava technologických postupov (CAP)
4.) príprava dát pre číslicovo riadené výrobné stroje (CAM)
5.) sledovanie a riadenie kvality výroby (CAQ)
- technické vybavenie budov: energetika, ekológia, zabezpečovacia technika
Zo začiatku to boli uzavreté systémy s obmedzenou variabilnosťou. Dnes sa približujú vlastnosťami k PLC, majú komunikačné možnosti, ktoré im umožňujú spájať sa navzájom ako podsystémy v distribuovanom a integrovanom systéme.
IRC (= Individual Room Control) je distribuovaný systém riadenia budovy po miestnostiach: každá miestnosť je ovládaná samostatným koncovým modulom; všetky koncové moduly sú spojené komunikačnou linkou s nadriadeným systémom (napr. PC).
EIB – je decentralizovaný až na najnižšiu úroveň: ovládacie prvky obsahujú mikročip. Všetci účastníci sú si rovní a netreba nadriadený systém. PC je nutný iba na programovanie a vizualizáciu, archiváciu dát.
Chránia objekty proti manipulácii neoprávnenými osobami a pôsobeniu prírodných živlov: ochrana domov, bytov, chát, garáží,...
ochrana veľkých objektov (haly, školy, múzeá,...)
indikácia úniku výbušných plynov
indikácia nedovolenej manipulácie s doprav. Prostriedkami
indikácia dymu pi vzniku požiaru
Bežné zabezpečovacie zariadenie:

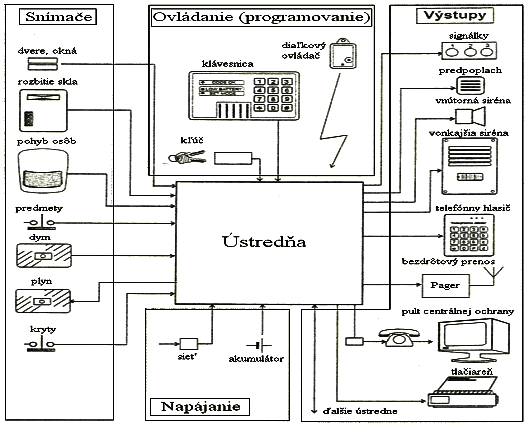

Hlavné časti zabezpečovacieho zariadenia
- obsahuje: 1.) ústredňa (riadiaci mikroprocesor, EEPROM)
2.) ovládanie a programovanie ústredne: kľúč, klávesnica, diaľkový ovládač
3.) snímače: dverové kontakty, snímač rozbitia skla, snímač pohybu osôb, kontakt predmetov, snímač dymu, snímač úniku plynu, snímač
pod krytom snímačov
4.) výstupy: optická signalizácia, predpoplach, siréna, telefónny hlásič, bezdrôtový prenos, tlačiareň, prepojenie s ďalšími ústredňami
5.) napájanie: sieťový transformátor, zálohovací akumulátor
POZNÁMKA: napr. snímač rozbitia skla: - piezoelektrický snímač (registruje vibrácie skla)
- sledovanie frekvenčného spektra zvukov okolo snímača (porovnáva s typickým rozbitím skla uloženým
v pamäti) – dosah 10m – stráži napr. všetky okná a výklady v miestnosti
snímač pohybu osôb: - Dopplerov jav (vysielač s f = konšt., prijímač → ak majú rôznu f, tak sa predmet pohybuje)
- tepelné zmeny v priestore
(Vstupná slučka = sériové zapojenie rozpínacích kontaktov snímačov rovnakého charakteru do uzavretého okruhu)
Môže byť: - okamžitá: ktorýkoľvek snímač v nej zapojený vyvolá okamžite poplach (dverové, pohyb osôb)
- oneskorená: vyhlásenie poplachu je oneskorené
- príchodové oneskorenie na dobu potrebnú k vypnutiu stráženia
- odchodové oneskorenie na dobu potrebnú k odchodu po zapnutí
- stála: snímače zostávajú funkčné aj v režime VYPNUTÉ (kontakt pod krytom snímačov, plyn,...)
- požiarna: snímač dymu – charakter stálej slučky + navyše sa vysiela správa hasičom
Ovládací kód je skupina (najčastejšie 4) číslic uložená v pamäti ústredne, ktorou je možné ústredňu ovládať
Typy kódov: - MASTER (najvyšší kód, ktorý pozná iba majiteľ) – umožňuje zadávať a meniť užívateľské kódy
- SERVIS (kód servisného technika) – nastavovať a meniť parametre ústredne
- užívateľský (vypínať a zapínať zariadenie)
- jednorázový (kód pre jedno vypnutie) – prideľuje ho MASTER napr. opravárovi na jedno použitie
- tiesňový (pre obsluhu pod nátlakom alebo v núdzi)
- spoločné zapnutie (skrátená kombinácia 2 znakov na klávesnici, ktorú poznajú všetci pracovníci) – slúži iba na zapnutie ústredne
posledným odchádzajúcim pracovníkom
VYPNUTÉ – neaktivované sú iba slučky otvorenia dverí a pohybu osôb. Ostatné sú aktívne a vyvolávajú poplach (bežná pracovná doba, bezpečnosť
pracovníkov, ochrana proti nedovolenej manipulácii, rozbitiu skla)
POPLACH – spúšťa sirénu, vykonáva naprogramované činnosti, uchová v pamäti údaje o poplachu (čas, aktivovaná slučka,...)
SERVIS – všetky slučky sú odpojené, nemôže byť vyhlásený poplach.
