1.3.1   Dvojpóly a viacpóly

Súčiastky, ktoré zapájame do obvodu dvoma vývodmi (svorkami), nazývame dvojpóly. Sú to napríklad: rezistory, kondenzátory, diódy,..

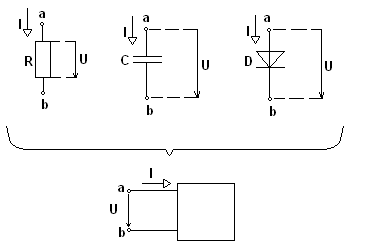

Obr. 5 Dvojpóly (jednobrány)

HORE

Po zapojení dvojpólu do obvodu prechádza súčiastkou prúd I, ktorý vytvára medzi jej svorkami napätie u (svorkové napätie) závislé od prúdu. Matematické vyjadrenie vzťahu medzi prúdom a napätím I = f(U) sa nazýva charakteristická rovnica  súčiastky . Grafické znázornenie závislosti prúdu prechádzajúceho súčiastkou od napätia medzi jej vývodmi ja VOLTAMPÉROVÁ CHARAKTERSTIKA

     Obr.6 Voltampérová charakteristika

Jednotlivé dvojpóly sa od seba líšia priebehom tejto charakteristiky a podmienkami, pri ktorých sa môže príslušný priebeh dosiahnuť (napríklad frekvencia, teplote,...)

HORE

Viacpóly sú súčiastky, ktoré zapájam do obvodu viac ako dvoma svorkami. Napríklad tranzistor je trojpól, má kolektor, emitor a bázu, transformátor s  jednou primárnou a jednou sekundárnou cievkou je štvorpól, integrovaný obvod s mnohými vývodmi je tiež viacpól

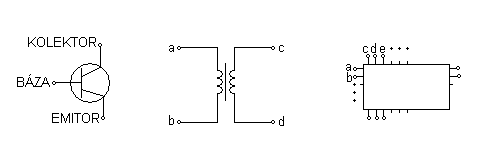

    Obr.7 Viacpóly

Otázky na opakovanie:

1. Vysvetlite pojem dvojpól?

2. Čo rozumieme pod pojmom charakteristická rovnica súčiastky, čo vyjadruje?

3. Čo rozumieme pod pojmom voltampérová charakteristika?

4. Ako sa od seba líšia jednotlivé dvojpóly?

5. Ako zapájame do obvodu viacpóly a uveďte príklady viacpólov?
