1.3.2. Jednobrány, dvojbrány a viacbrány
Pri niektorých viacpóloch môžeme po ich zapojení do obvodu určiť svorku, do ktorej sa uzatvárajú prúdy prechádzajúce aspoň dvoma ďalšími svorkami. Jednotlivé svorky tvoria s touto svorkou dvojice, ktorým hovoríme brány. Dvojice svoriek, ktorými sa privádza signál, sú vstupné svorky (vstupné brány). Na výstup signálu sa používajú dvojice výstupných svoriek (výstupné brány).

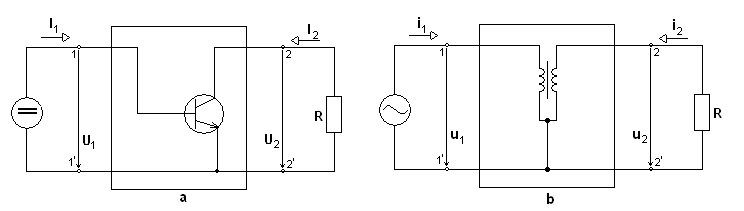

Obr. 8 Dvojbrány. Veľké písmená označujú jednosmerné hodnoty, malé písmená striedavé hodnoty.
Dvojice svoriek každej brány budeme označovať číslami, napríklad 1 ,1', 2,2',...Čísla s čiarkou označujú svorky, ktoré sú navzájom spojené a ktoré tvoria spoločnú svorku n-brány. Smery prúdov vždy označujeme šípkami smerujúcimi z vonkajšieho obvodu do príslušnej samostatnej svorky. Šípka napätia smeruje vždy od tejto svorky ku spoločnej svorke (bez ohľadu na to, či ide o vstupný alebo výstupný obvod n-brány).
Z uvedeného potom vyplýva, že dvojpól môžeme stotožniť s jednobránou, pretože svorky dvojpólu tvoria jednu bránu (obr.5). Ale štvorpól nemôžeme zamieňať s pojmom dvojbrány, pretože dvojbrány tvoria len určitú skupinu obvodov, ktoré nazývame štvorpóly.
Otázky na opakovanie:
Čo sú to brány?
Kedy hovoríme o vstupných bránach a kedy o výstupných?
