1.3.3 Aktívne a pasívne súčiastky – zdroje a spotrebiče

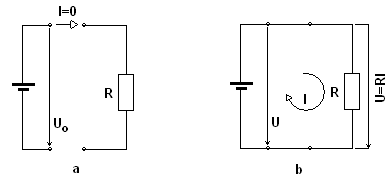

Obr. 9 Spotrebičová orientácia obvodových veličín

Ak na batériu s napätím U₀ pripojíme rezistor s odporom R, elektrický obvod sa uzavrie a z kladného pólu batérie začne do obvodu pretekať prúd I. Napätie U, ktoré vzniká prechodom prúdu medzi svorkami rezistora R, môžeme vypočítať podľa Ohmovho zákona  U=R*I. Pretože odpor je kladný, aj úbytok napätia na rezistore je kladný. Ak zvolíme smer šípky napätia súhlasný so šípkou prúdu, tak aj napätie má kladnú hodnotu. Napätie a prúd majú rovnaké znamienka. Ich súčin  P_s= U*I  je výkon, ktorý sa v rezistore premení na teplo je kladný. Hovoríme, že rezistor je v obvode spotrebičom, pretože spotrebováva kladný výkon. Naopak, v batérií prúd prechádza proti smeru pôsobiaceho napätia. Výkon  P_z= U*(-I)  je záporný. Záporný spotrebovaný výkon je výkon dodávaný do obvodu. Batéria je teda zdrojom elektrickej energie.

Niektoré súčiastky sa môžu pri určitých podmienkach správať v obvode ako zdroje, pri iných podmienkach ako spotrebiče. Napríklad rezistor nemôže byť nikdy zdrojom, pretože vždy má prúd prechádzajúci súčiastkou a napätie medzi jej vývodmi rovnaké znamienko a spotrebovaný výkon je vždy kladný ( U*I>O). Súčiastky, ktoré spĺňajú tieto podmienky, nazývame pasívne súčiastky. A ak sa súčiastky správajú ako zdroj elektrickej energie, nazývame ju aktívne súčiastky. To znamená, že do obvodu dodávajú energiu.

Otázky na opakovanie:

1. Ako rozoznáme kedy je prvok v obvode spotrebičom a kedy zdrojom?

2. Kedy hovoríme o pasívnych súčiastkach?

3. Kedy hovoríme o aktívnych súčiastkach?
