1.3.4 Lineárne a nelineárne súčiastky

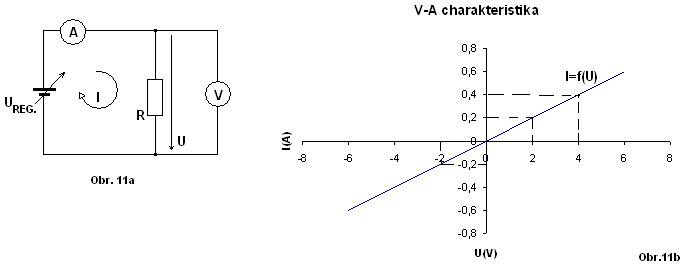

Ak zapojíme pasívnu jednobránu podľa schémy na obr. 11a, každej hodnote napätia U môžeme určiť zodpovedajúcu hodnotu prúdu I. Ako sme uviedli v stati 1.3.1. získaná závislosť je voltampérová charakteristika jednobrány, ktorá môže mať pre rôzne súčiastky iný priebeh. Ak je grafom priamka (obr. 11b)
ide o lineárnu závislosť medzi napätím na súčiastke a prúdom prechádzajúcim súčiastkou. Tejto závislosti zodpovedá charakteristická lineárne rovnica I=f(U) a súčiastka má stále vlastnosti, ktoré nezávisia od veľkosti obvodových veličín. Potom súčiastkam hovoríme lineárne súčiastky.
Nelineárne súčiastky majú zakrivenú voltampérová (V-A) charakteristiku. Rovnica U=f(I) nie je rovnica prvého stupňa a jej matematické vyjadrenie býva často zložité a neprehľadné, preto sa zväčša vyjadruje grafom zostrojeným z nameraných hodnôt. Vlastnosti nelineárnych súčiastok závisia od veľkosti, prípadne aj od znamienka obvodových veličín.

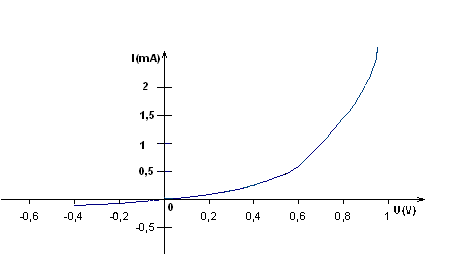

Obr. 12 Voltampérová charakteristika pre nelineárne súčiastky
Otázky na opakovanie:
Kedy hovoríme o nelineárnych polovodičových súčiastkach?
Akú majú nelineárne polovodičové súčiastky VA charakteristiku?
