5.2 Dvojpolohový regulátor so SS2R

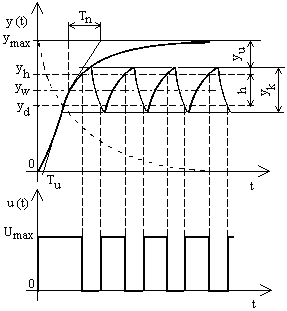

                         Obr. 5.2. Dvojpolohový regulátor v spojení so SS2R

Poznámka:

    Naznačené priebehy sú teoretické , v skutočnosti je priebeh medzi klesaním a stúpaním regulovanej veličiny plynulý, nemá ostré hrany.

    Keď prevádzame reguláciu na dvojkapacitnej sústave, dôjde jej vplyvom k prekmitnutiu regulovanej veličiny cez pásmo hysterézie  h, viď obr. 5.2. Pokiaľ má sústava symetrickú krivku ohrevu aj chladnutia, je možné regulačný pochod skladať z kladných kriviek ohrevu s počiatkom na nábehovej hrane a zo záporných kriviek chladnutia s počiatkom na dobehovej hrane.

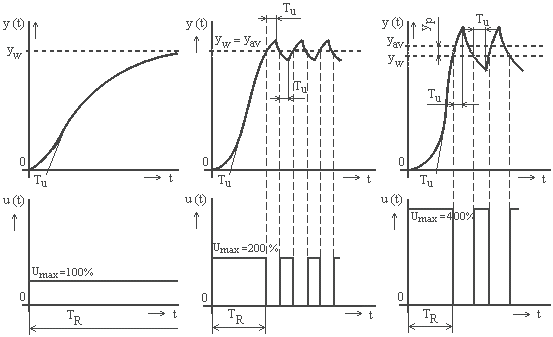

                                                     Obr. 5.3. Priebeh regulovanej veličiny pre rôzne veľkú akčnú veličinu

    Keď zmeníme maximálnu dosažiteľnú hodnotu akčnej veličiny (napr. použitím výkonného topného telesa), dôjde  ku skráteniu doby regulácie T_R, ale i ku zmene kvality regulácie, viď obr. 5.3.
