6.4 Karnaughova mapa

    Karnaughova  mapa je  grafický zápis pravdivostnej  tabuľky, kde  každému riadku  zodpovedá  určité políčko. Mapa  má preto celkom  2^N políčok, kde N je počet vstupných premenných. O každom políčku mapy môžeme povedať, či patrí do jej premennej alebo do jej negácie. Karnaughovu mapu môžeme veľmi výhodne využiť pri zjednodušovaní logických výrazov, obvykle nanajvýš štyroch premenných. Pri zjednodušovaní sa riadime formálnymi pravidlami a nemusíme znať príslušný matematický aparát. Dve susedné políčka sa líšia len v hodnote jednej premennej, ide o tzv. Grayov kód.

Uveďme si tvary máp pre 2, 3 a 4 premenné:

a.) Karnaughova mapa pre 2 premenné

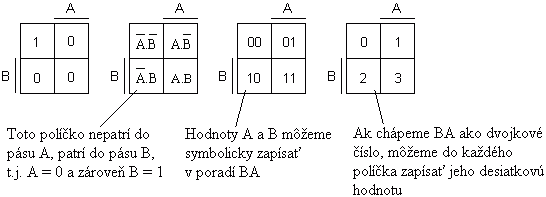

                                                Obr. 6.1. Princíp zápisu do Karnaughovej mapy

Pre exkluzívny súčet XOR vyzerá Karnaughova mapa takto :

                Obr. 6.2.a Karnaughova mapa pre 2 premenné

b.) Karnaughova mapa pre tri premenné

                                        Obr. 6.2.b Karnaughova mapa pre 3 premenné

c.) Karnaughova mapa pre 4 premenné

                                                         Obr. 6.2.c Karnaughova mapa pre 4 premenné
