7.11 Diferenčné rovnice regulátorov





                              Obr. 7.14. Výpočtový člen regulátora



Regulátor P:       –  v spojitej oblasti:

                                    – diferenčné rovnica:





Regulátor I:       – v spojitej oblasti:

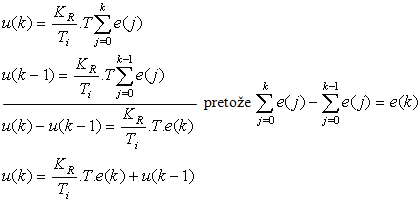

                                  – diferenčná rovnica:





Regulačný člen D:    – v spojitej oblasti:

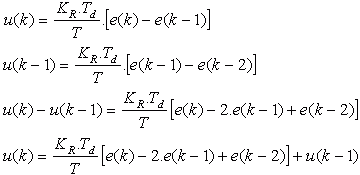

                                             – diferenčná rovnica:





PI regulátor:



PD regulátor:



PID regulátor:





Výhodou prírastkových algoritmov je, že pri prestavovaní parametrov regulátora v prevádzke ich ovplyvňujú prírastky akčných veličín.

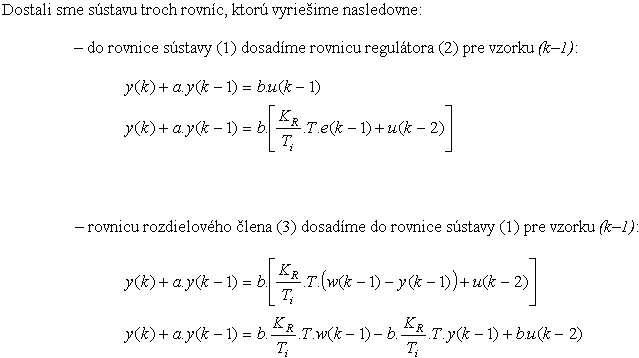

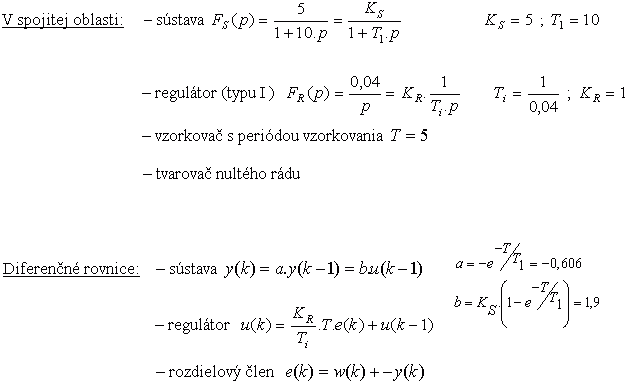

Príklad1: Určite diferenčnú  rovnicu  regulátora, regulovanej  sústavy  a diferenčnú  rovnicu určujúcu závislosť regulovanej veličiny y(k) od riadiacej veličiny w(k).

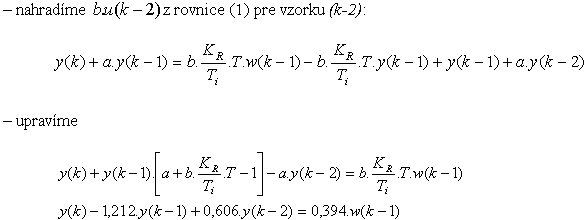

Riešením dostaneme diferenčnú rovnicu, ktorú sme hľadali.
